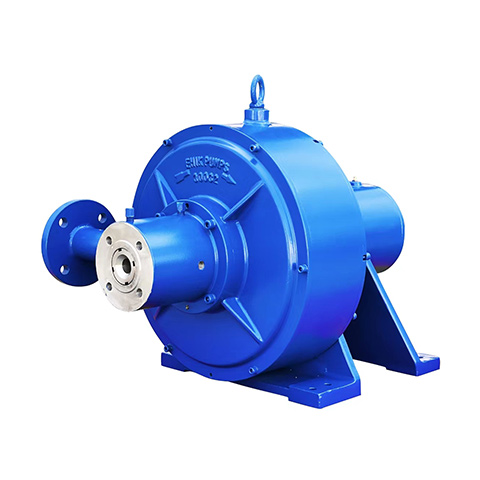

旋转喷射泵

特性

该泵采用离心泵离心力和滞止增压的设计原理，由转子、皮托管、轴承座、外壳体和进、出液管等部分组成，转子盘上附着叶片。液体在离心力作用下，从进液管进入高速回转的转子腔，从转子盘上的叶片获得动能，高速液体从皮托管的入口进入。通过皮托管流道扩张的特殊结构，液体流速逐渐降低，从而将液体的动能转化为压力能，从出液管排出高压液体。具有小流量、高扬程、结构简单、高效节能、运行稳定、使用寿命长；密封可靠性强，仅在低压进口处有机械密封，无主轴端高压密封；流量特性曲线平滑，液体输出无脉动，很适合于对流体输送要求平稳的工况；兼具离心泵和容积泵的优点于一体，为极低比转数泵、单级泵。适于输送单一液体或含少量气体、杂质、腐蚀的复杂介质。用于石油、化工、造纸、冶金、炭黑、水处理等行业。

技术参数

--流量：0~100m3/h

--扬程：40~1050m

--转速：≤5015r/min

--最大进口压力：≤1.5MPa

--正常介质温度：≤180℃

--最大配套功率：≤250kW

选型系列

--RO/RN/RX/RG/RC/RFM-0~100
