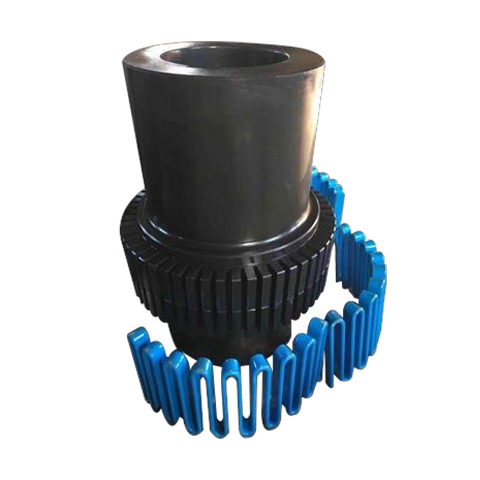

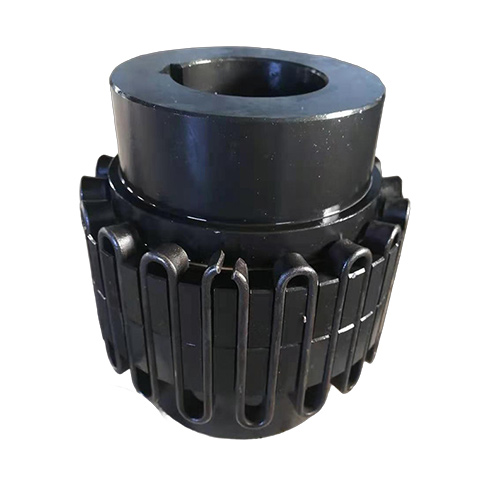

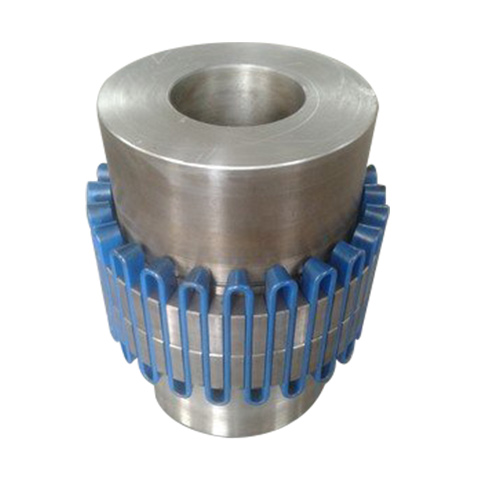

蛇形弹簧联轴器

特性

蛇形弹簧联轴器是一种结构先进的金属弹性变刚度联轴器，靠蛇形弹簧片嵌入两半联轴节齿槽内来传递扭矩。由两个半联轴节、两个外罩、两个密封圈及蛇形弹簧组成，弹簧片采用优质弹簧钢。可以承受较大的扭矩和冲击载荷，其平均减振率达36%以上。具有结构紧凑、传动效率高、减振性能好、噪声低、装拆方便、维护简单、寿命长等特点。广泛用于冶金、矿山、起重、化工等行业各种机械设备的传动。

技术参数

--公称扭矩：45~9300000Nm

--许用转速：10000~540r/min

--轴孔直径：14~500mm

--轴孔长度：35~432mm

--工作温度：-30~150℃

--结构形式：罩壳径向/轴向安装型、带制动盘/轮型、接中间轴型、双/单法兰联接型、高速型、胀套联接安装型等

选型系列

--JS1~25、JST1~16、JSS1~19、JSD1~19、JSZ/JSDZ05~15、JSP1~11、JSDP05~15、JSJ1~16、JSG1~10
