梅花形弹性联轴器

特性

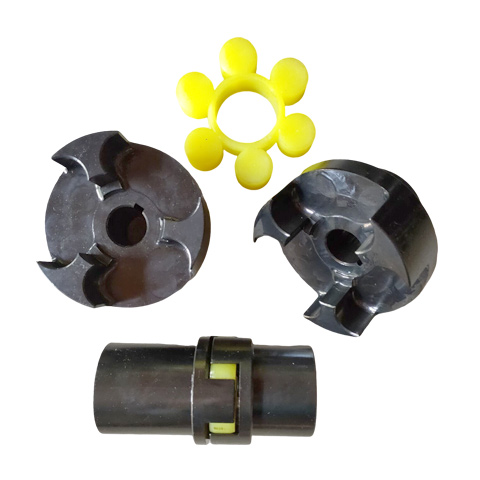

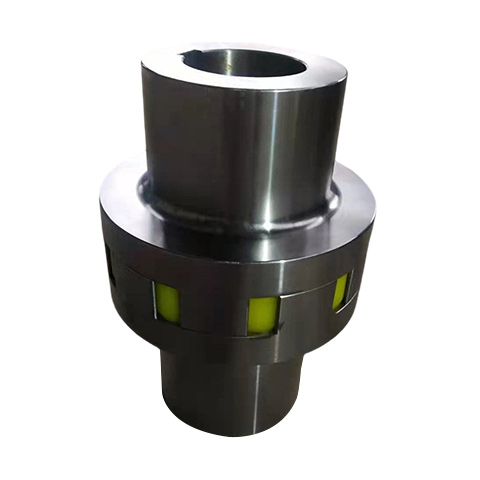

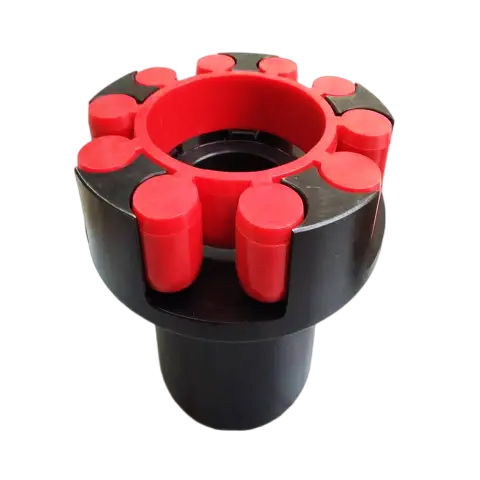

梅花形联轴器将梅花形弹性元件置于两个形状相同的半联轴器的凸爪之间，用于连接两个旋转轴并传递扭矩。可以承受较大的扭矩和振动，有一定的径向和角向补偿能力、及一定的弹性变形，有效吸收和缓冲转矩突变时产生的冲击载荷。具有结构简单、承载能力大、工作稳定可靠、无需润滑、维护简单、寿命长等特点。广泛用于冶金、矿山、化工、运输等行业的启动频繁、正反转的机械传动装置。

技术参数

--公称扭矩：28~14000Nm(最大/制动转矩50~25200Nm)

--许用转速：1100~15000r/min

--轴孔直径：10~160mm

--轴孔长度：22~252mm

--工作温度：-30~+80℃

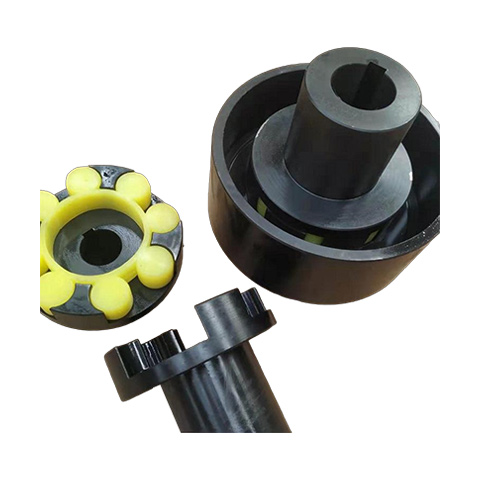

--结构形式：基本型、双法兰型、带分体式制动轮型、带制动盘型等

选型系列

--LM50~400、LMS105~400、LML105-160~400-710、LMPK7~14
