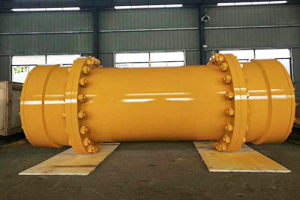

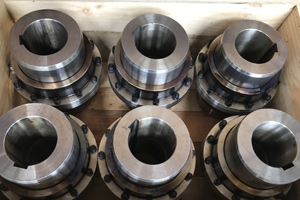

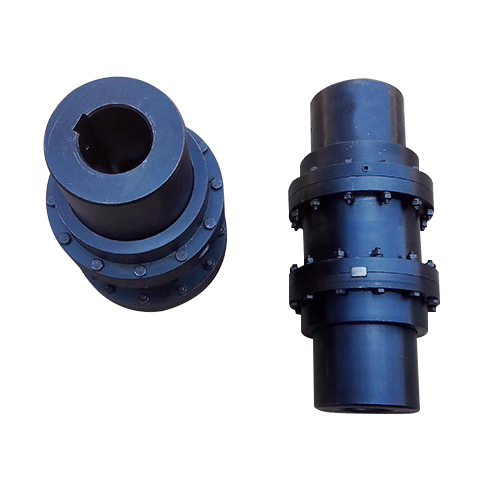

鼓形齿式联轴器

特性

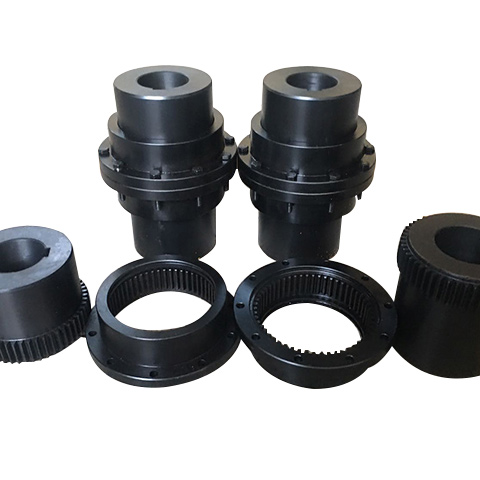

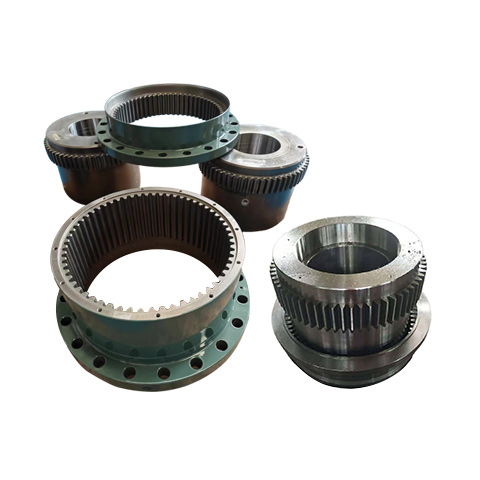

鼓形齿式联轴器由两个鼓形外齿轴套与一对直齿内齿圈等零件组成，靠内、外齿的啮合传递扭矩，并由鼓形外齿套在直齿内圈的轴线摆动（角位移）来补偿两传动轴线的相对位移。结构紧凑、形式多样，允许正、反方向回转；齿长的鼓度，使齿接触较好。具有传动能力大、角位移大、转动惯量小、传动平稳、效率高、寿命长等特点。广泛应用于冶金、重型、矿山、起重运输、通用机械等各类机械传动。

技术参数

--公称转矩：0.4~5600kNm，265~11200kNm（大型）

--许用转速：420~12000r/min、400~1930r/min（大型）

--轴孔直径：12~1000mm、180~1180mm（大型）

--轴孔长度：32~1100mm、242~1200mm（大型）

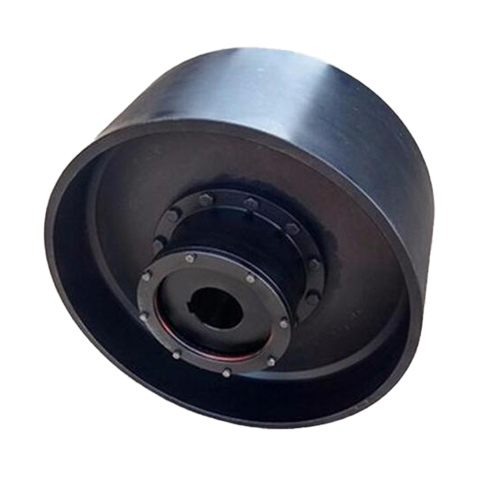

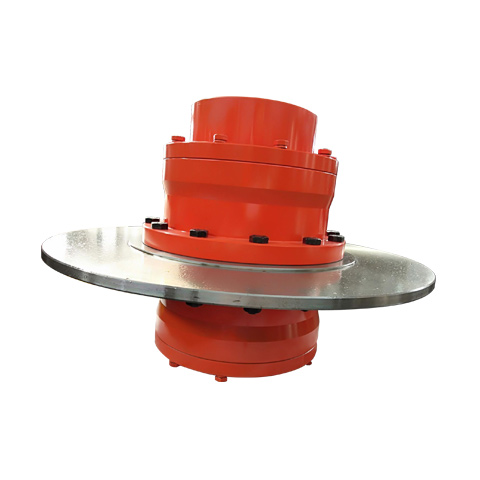

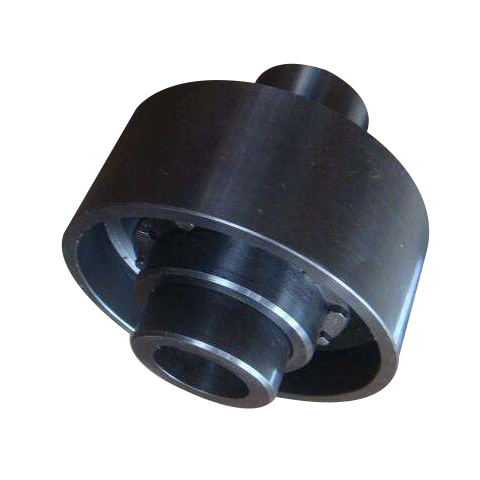

--结构形式：宽型、窄型、带制动盘/轮型、接中间套/轴型、整体钢齿套型、尼龙套内齿圈型、垂直安装型等

选型系列

--GCLD（GⅡCLD）1~10、GⅡCL/GⅡCLZ1~25、GⅠCL/GⅠCLZ1~30、GCL58~200、GCLT58~210、NGCL/NGCLZ1~14、WG1~24、WGT1~24、WGP/WGC/WGZ1~14、GGCL22~800、PGCLZ/PGCLK1~14、TGL1~12、GSL-Z/F200~760、WGJ1~14A/B/C等

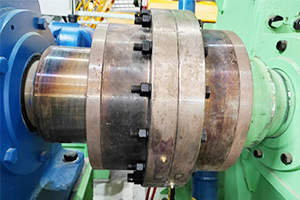

应用
