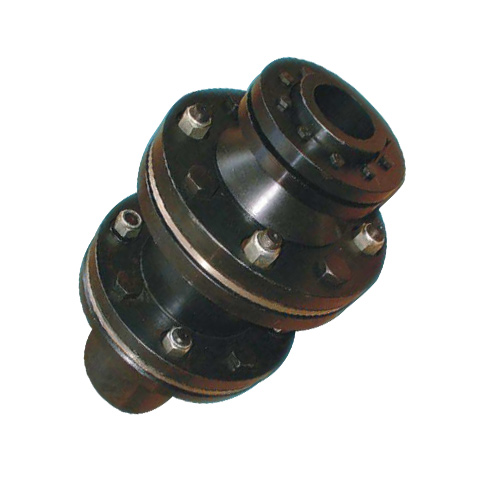

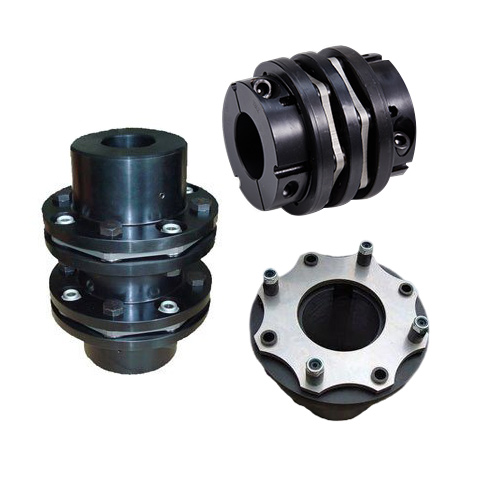

金属膜片联轴器

特性

一种高性能的金属弹性元件挠性联轴器，由几组膜片用螺栓交错与两半联轴器连接，靠膜片的弹性变形来补偿所联两轴的相对位移。结构紧凑、形式多样，允许较大的偏心、有减震作用，膜片为不锈钢薄板。具有强度高、传动功率大、适用性强、无旋转间隙、使用寿命长、不受温度和油污影响等特点。广泛用于冶金、石油、化工、矿山、印刷等各种机械装置及高温、高速、一定腐蚀介质工况的轴系传动。

技术参数

--公称扭矩：9.8~10000000Nm

--许用转速：350~20000r/min

--轴孔直径：10~1030mm

--膜片型式：连杆式、整体式（四孔/六孔/八孔/十孔/十二孔等）

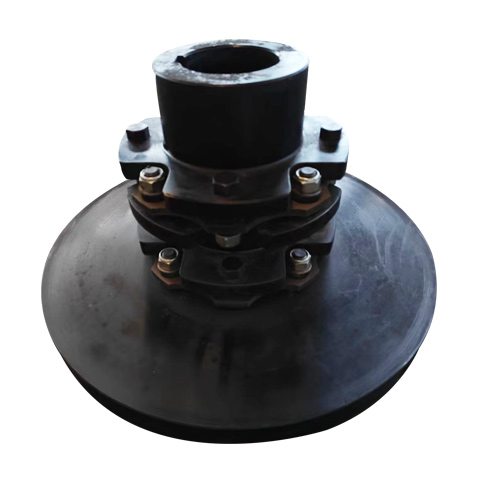

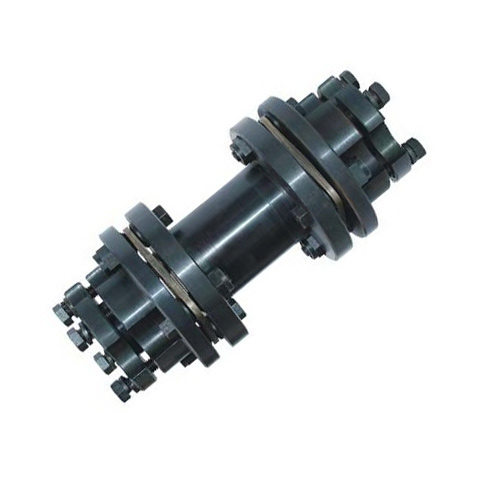

--结构形式：单型、双型、单型带胀套型、整体锥套型、带锁紧盘型、带制动盘型、接中间轴型等

选型系列

--ZTFLEX-ZT01~07、ZTFLEX-DT/ST00~40、ZTFLEX-DZ/SZ01~05、ZTFLEX-DP/SP01~05、ZTFLEX-PZ05~14、ZTFLEX-DX/SX03~10、JM1~30、JMJ1~42等
