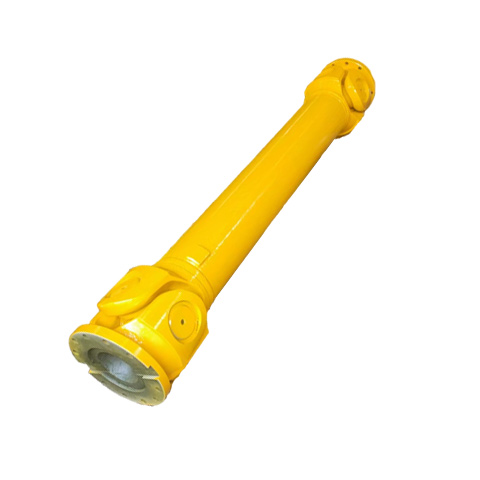

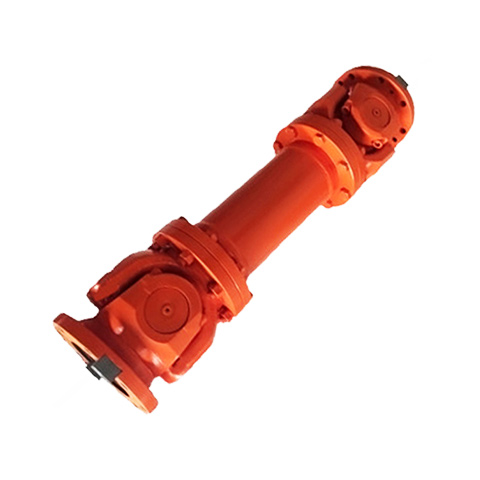

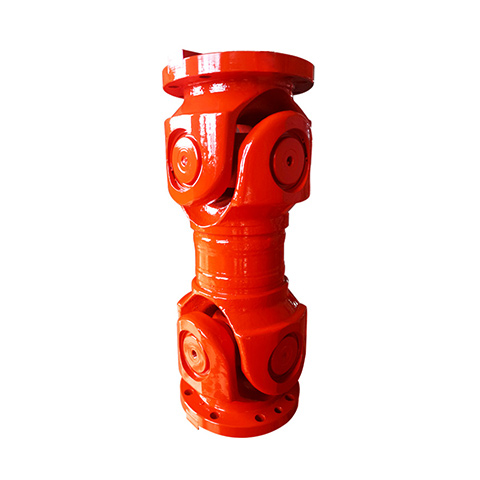

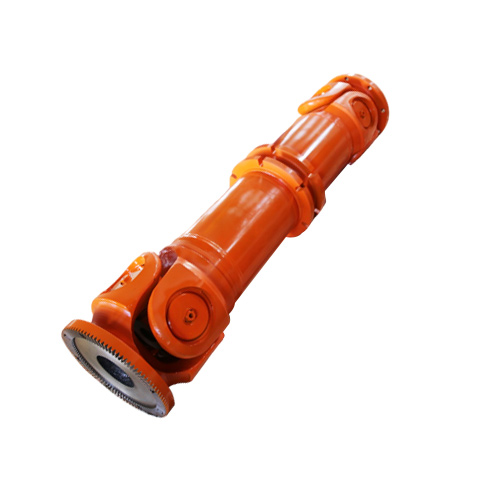

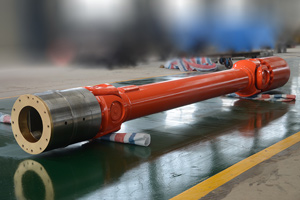

万向联轴器

特性

万向联轴器主要用于联接不在同一轴线的两个传动轴系，并可靠地传递扭矩和运动。其零部件采用经热处理的合金钢制造，使用安全可靠；结构形式多样，按其轴承固定方式分为SWC整体叉头、SWP剖分轴承座、SWZ整体轴承座等型式。具有承载能力大、传动效率高、轴向补偿量大、传动平稳、噪声低、易维护保养、使用寿命长等特点。广泛应用于传动机械、起重运输机械及其他重型机械。

技术参数

--公称转矩：0.4~1250kNm

--回转直径：75~620mm

--轴线折角为：5~25°

--长度通常：300~3000mm

选型系列

--SWC075~620BH/BF/DH/CH/WH/WF/WD、SWP160~640A/B/C/D/E/F/G、

SWZ160~550BH/WH/CH/WD/BF/WF/CF、WSL1~6、WS/WSD1~8、BNC100~315F

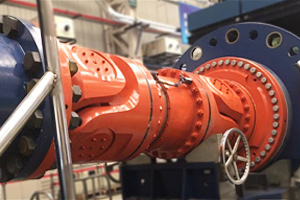

应用
