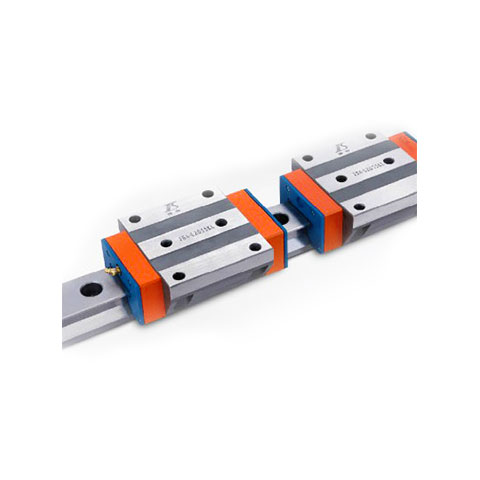

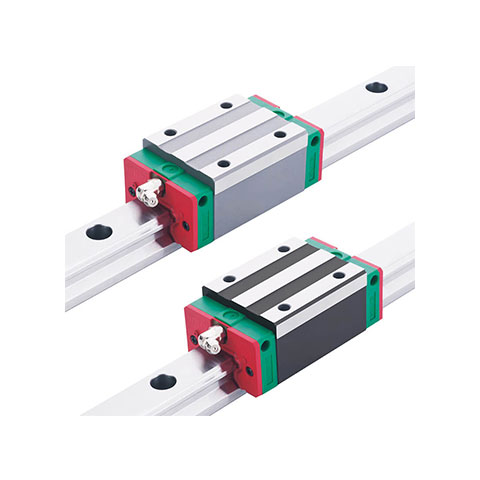

滚动直线导轨副

特性

滚动直线导轨副是一种精密直线导向部件，用于支撑和引导运动部件按给定方向做往复直线运动。主要零件导轨和滑块采用合金钢，表面轮廓用数控磨床磨削制成；滑块与导轨之间滚动摩擦，滚动体与沟槽采用45°接触角，等载荷受力。具有承载力强、接触刚性好、定位精度高、摩擦阻力小、自调整性高、互换性好、寿命长的特点。广泛应用于工业设备、机床、精密仪器、自动化装置等。

技术参数

--导轨公称尺寸：20~85（滚珠）、35~100（滚柱）

--导轨重量：2.3~36.1kg/m(滚珠)、6.2~47.5kg/m(滚柱)

--单根长度：最大4m

--滚动体形式：滚珠（钢球）、滚柱

选型系列

--HJG-DA20~HJG-DA85、HJG-DB45~HJG-DB55、HJG-DZ35~HJG-DZ100
