带钢缝合模具

特性

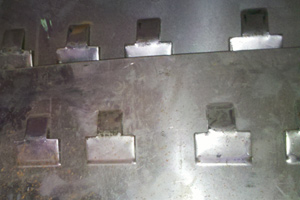

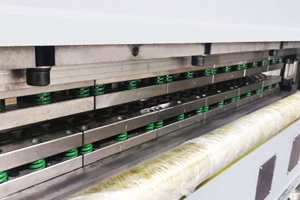

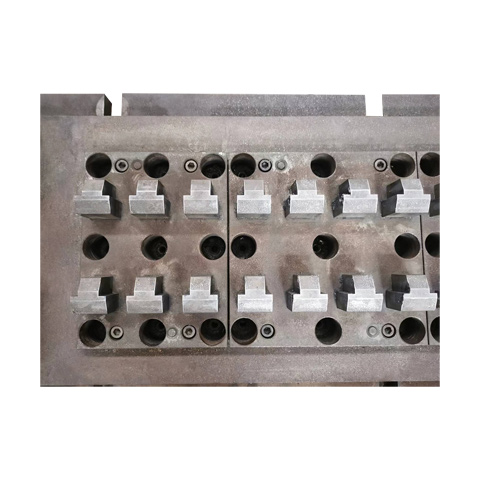

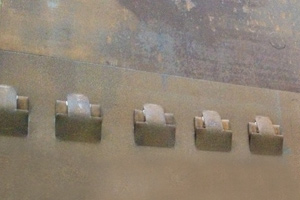

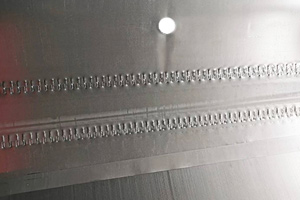

缝合模是一种冷冲压模具，采用机械冲剪缝合原理，在上下两层带钢搭接处冲出若干阶梯状切口，在张力牵引下各切口前后错位移动、紧密咬合，从而将两卷带钢的头尾铆接缝合在一起。上模的下表面设有向下突出的凸台（冲刃），下模设有与之凹凸配合的凹槽；四导柱模架导向可靠，保证上、下模定位和动作的准确性。其加工精度高、耐磨性好、强度高、韧性好、抗冲击，具有结构合理、操作简单、缝合牢固、高效耐用等特点。适用于彩涂、酸洗、铝带等板带连续生产线各种规格薄带的缝合。

技术参数

--缝合方式：下压模具式/上顶式

--适合板带：单层厚度0.2~2.5mm（铝板≤0.6mm）、宽度1000~2150mm

--缝合时间：≤20s

--缝合缝数量：1排/2排

--模具材质：Cr12、Cr12MoV、Cr12Mo1V1等

选型系列

--LSD0.2~2.5×1000~2150S/D

应用
